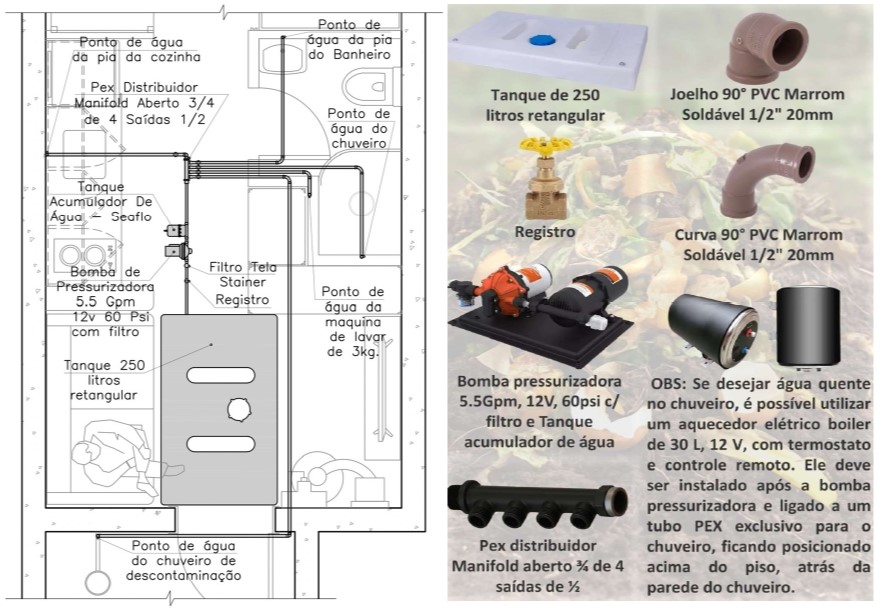

Esquema ilustrativo de um sistema hidráulico para bunker subterrâneo, baseado no e-book Bunker Seguro, de Julio Mourah.
O sistema hidráulico é um dos elementos mais críticos em um bunker residencial. Em ambientes subterrâneos destinados à permanência prolongada, a disponibilidade de água potável pressurizada e um sistema confiável de drenagem são fundamentais para garantir higiene, conforto e funcionamento contínuo do abrigo.
Diferentemente de residências convencionais conectadas à rede pública, um bunker precisa operar de forma totalmente autônoma. Isso significa que todo o sistema — armazenamento, pressurização, distribuição e descarte de água — deve funcionar independentemente de infraestrutura externa.
Projetos modernos de bunkers utilizam soluções semelhantes às empregadas em embarcações, veículos recreativos (motorhomes) e bases científicas remotas. Esses sistemas operam em circuito fechado e pressurizado, permitindo abastecimento contínuo mesmo em cenários de isolamento.
A seguir, conheça os principais componentes de um sistema hidráulico eficiente para abrigos subterrâneos.
Tanque de Armazenamento de Água
O reservatório principal é responsável pelo armazenamento da água potável utilizada no bunker. No projeto apresentado, foi adotado um tanque retangular de 250 litros fabricado em polietileno de alta densidade (PEAD), material amplamente utilizado em sistemas de armazenamento devido à sua resistência química e durabilidade.
O tanque deve ser instalado em um compartimento técnico protegido da incidência direta de luz e de fontes de calor. Essa medida reduz a proliferação de algas e bactérias, preservando a qualidade da água durante períodos prolongados de armazenamento.
Em projetos de maior autonomia, dois ou mais tanques podem ser interligados, criando um sistema modular que amplia a reserva hídrica do abrigo.
De acordo com recomendações da World Health Organization, a quantidade mínima de água necessária para sobrevivência em emergências é de aproximadamente 3 a 4 litros por pessoa por dia, considerando apenas consumo e preparo de alimentos. Em bunkers habitáveis, no entanto, esse valor costuma ser maior para incluir higiene e limpeza.
Bomba Pressurizadora com Acumulador de Pressão

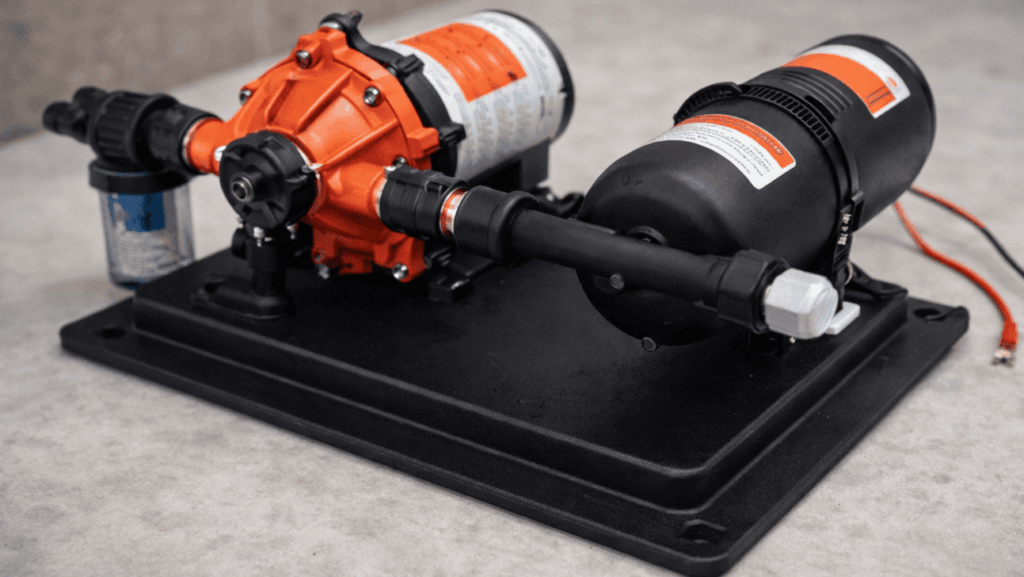

A circulação da água dentro do bunker depende de uma bomba pressurizadora elétrica. O sistema utilizado no projeto é uma bomba 12V com capacidade de 5,5 GPM (galões por minuto) e pressão de até 60 PSI, características semelhantes às utilizadas em sistemas hidráulicos de embarcações.
Essa bomba retira água do tanque e a envia para todos os pontos de consumo do abrigo.
Para melhorar o desempenho do sistema, utiliza-se também um tanque acumulador de pressão, responsável por estabilizar o fluxo hidráulico. Esse componente funciona como um pequeno reservatório pressurizado que reduz os ciclos de acionamento da bomba.
As principais vantagens do acumulador incluem:
- redução de ruídos e vibrações
- menor desgaste do motor da bomba
- fluxo de água mais estável
- menor consumo de energia elétrica
Essas características são particularmente importantes em ambientes subterrâneos, onde o controle de ruído e eficiência energética são fatores críticos.
Filtro de Tela e Registro Principal
Antes de alcançar a bomba, a água passa por um filtro de tela metálica do tipo strainer, responsável por reter partículas sólidas como areia, ferrugem e sedimentos.
Esse filtro protege tanto a bomba quanto as tubulações do sistema, evitando entupimentos e prolongando a vida útil dos equipamentos.
Logo após o filtro, instala-se um registro de esfera, que permite interromper o fluxo de água para manutenção ou limpeza do sistema.
A manutenção preventiva recomenda a limpeza periódica do filtro, principalmente quando a água utilizada provém de fontes alternativas, como poços ou captação de chuva.
Distribuidor Hidráulico (Manifold) em PEX
Após a pressurização, a água é direcionada para um manifold hidráulico, também conhecido como distribuidor. Esse componente recebe a tubulação principal e a divide em ramais independentes que alimentam cada ponto de consumo do bunker. No sistema apresentado, foi utilizado um manifold de ¾” com quatro saídas de ½”, conectadas por tubulação PEX.
O sistema PEX (polietileno reticulado) é amplamente adotado na construção moderna por apresentar:
- alta resistência à pressão
- flexibilidade na instalação
- menor risco de vazamentos
- durabilidade superior em ambientes úmidos
Esse tipo de distribuição também facilita a manutenção, pois cada ramal pode ser isolado individualmente sem interromper o funcionamento de todo o sistema.
Pontos de Consumo do Sistema
A rede hidráulica do bunker foi dimensionada para alimentar diversos pontos de uso cotidiano, mantendo pressão estável mesmo com utilização simultânea. Entre os principais pontos de consumo estão:
- pia da cozinha
- pia do banheiro
- chuveiro principal
- máquina de lavar compacta
- chuveiro da câmara de descontaminação
Cada linha é alimentada por tubulação PEX de ½ polegada, conectada a acessórios de PVC soldável de 20 mm. Durante o projeto hidráulico, é fundamental evitar curvas excessivas na tubulação e garantir trajetos curtos sempre que possível. Isso reduz perdas de carga e melhora a eficiência do sistema.
Sistema de Aquecimento de Água
Embora não seja essencial para a operação básica do bunker, muitos projetos incluem um sistema de aquecimento de água para banho.
Uma solução comum é a utilização de um boiler elétrico compacto de 30 litros, alimentado por sistema de energia 12V ou por inversor conectado ao banco de baterias do abrigo.
Esse aquecedor deve ser instalado após a bomba pressurizadora e próximo ao ponto de consumo para reduzir perdas térmicas nas tubulações.
Em bunkers modernos, o aquecimento de água pode ser integrado ao sistema energético do abrigo, que frequentemente inclui bancos de baterias e geração fotovoltaica, tecnologia amplamente pesquisada pelo National Renewable Energy Laboratory nos Estados Unidos.
Sistema de Esgoto e Drenagem
Assim como o abastecimento de água, o descarte adequado de efluentes é essencial para o funcionamento seguro de um bunker. A água proveniente de pias, chuveiros e equipamentos domésticos é direcionada para um sistema de drenagem que pode incluir:
- caixa de inspeção interna
- bomba de recalque (sump pump)
- tubulação de esgoto externa
- fossa séptica ou biodigestor

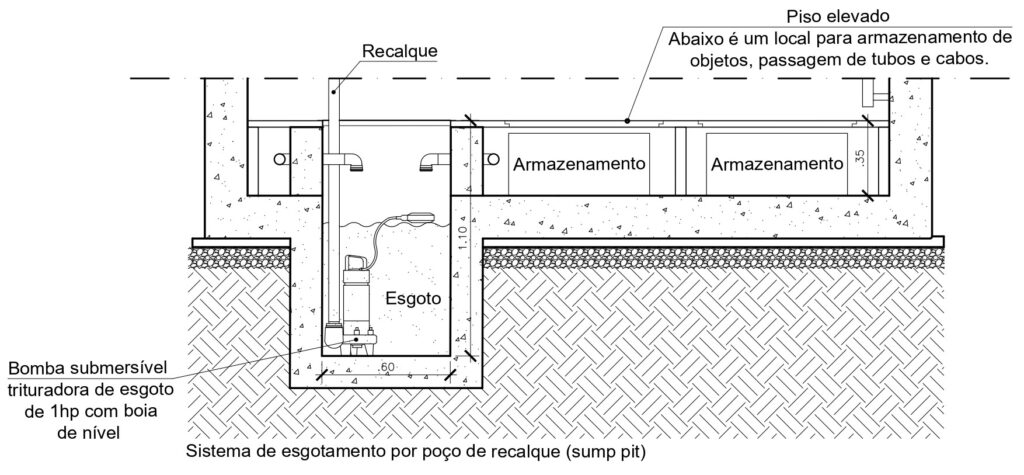

A bomba de recalque é especialmente importante em estruturas subterrâneas, pois permite elevar os efluentes até um ponto de descarte localizado acima do nível do bunker. Sistemas semelhantes são utilizados em porões habitáveis e abrigos subterrâneos em diversos países.
Características Técnicas do Sistema
O sistema hidráulico descrito apresenta as seguintes especificações principais:
- tanque de água em PEAD com capacidade de 250 litros
- bomba pressurizadora 12V com vazão de 5,5 GPM
- pressão máxima de operação de 60 PSI
- acumulador de pressão para estabilização do fluxo
- filtro strainer de tela metálica lavável
- manifold hidráulico ¾” com quatro saídas ½”
- tubulação em PEX com conexões de PVC 20 mm
- possibilidade de aquecimento por boiler elétrico
Esse conjunto oferece um equilíbrio entre eficiência, simplicidade e facilidade de manutenção.
Boas Práticas de Instalação
Para garantir desempenho e durabilidade, alguns cuidados técnicos devem ser adotados durante a instalação:
- fixar a bomba sobre base amortecida para reduzir vibração
- evitar trajetos longos ou curvas desnecessárias na tubulação
- instalar válvulas de retenção para prevenir refluxo
- utilizar conexões hidráulicas certificadas
- testar o sistema antes do fechamento das paredes
- prever acesso técnico para manutenção futura
Essas práticas seguem princípios adotados em projetos hidráulicos residenciais e industriais.
Conclusão
Um sistema hidráulico bem projetado é essencial para transformar um bunker em um ambiente habitável e funcional. A combinação de tanques de armazenamento, bomba pressurizadora, distribuição em PEX e sistema independente de drenagem permite que o abrigo opere de forma autônoma por longos períodos. Além de garantir abastecimento de água potável, o sistema contribui para higiene, conforto e segurança dos ocupantes, fatores fundamentais em cenários de emergência ou isolamento prolongado. Quando corretamente dimensionado e mantido, esse tipo de infraestrutura transforma um bunker subterrâneo em uma estrutura verdadeiramente autossuficiente.
