Ao pensar na construção de um bunker subterrâneo, muitos se concentram nas paredes reforçadas, nos sistemas de filtragem de ar e no estoque de suprimentos. Mas existe um elemento essencial, que garante higiene e habitabilidade: o sistema de esgotamento.
Diferente de uma casa convencional, onde a gravidade leva o esgoto até a rede pública ou fossa, no bunker a situação é inversa. Como a estrutura está abaixo do nível do solo, é necessário “empurrar” a água servida e o esgoto para cima, até seu destino final. É nesse ponto que entra o poço de recalque, como vemos no corte técnico abaixo:

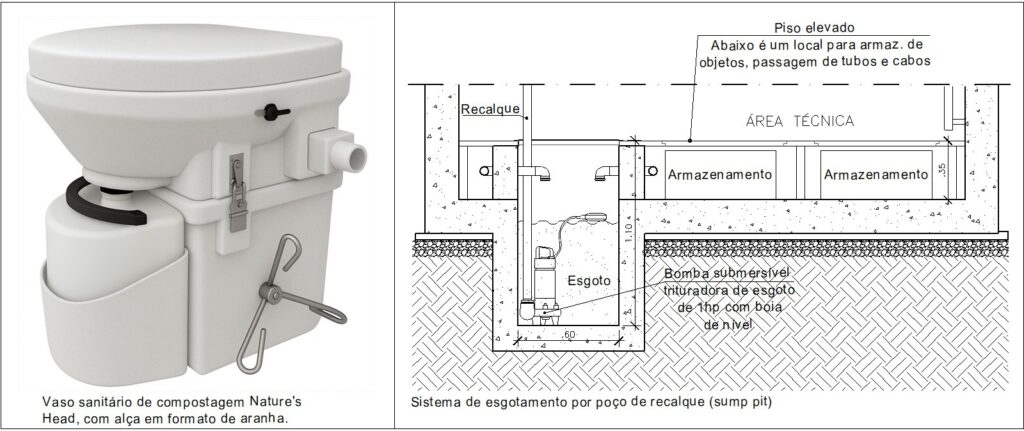

No corte, vemos claramente o funcionamento:
- Poço de recalque (à esquerda): é o reservatório subterrâneo onde todo o esgoto é coletado.
- Bomba submersível trituradora: instalada dentro do poço, com potência de 1hp e boia de nível, ela é responsável por triturar resíduos sólidos e bombear o esgoto para fora.
- Tubulação de recalque: sai do poço e leva o efluente até a rede externa ou fossa, vencendo a diferença de altura.
- Piso elevado (à direita): além de permitir armazenamento, serve como passagem para tubos e cabos, mantendo o ambiente organizado e funcional.
Como funciona na prática
Quando o chuveiro, pia ou vaso sanitário do bunker é usado, o esgoto segue pelas tubulações internas até o poço de recalque. Lá, o líquido vai se acumulando até atingir o nível programado na boia de controle. Nesse momento, a bomba é acionada automaticamente, triturando resíduos e enviando tudo pela tubulação de recalque para fora do bunker.
Esse sistema é eficiente porque:
- Permite o uso normal de instalações sanitárias mesmo abaixo do nível da rede.
- Mantém o ambiente interno livre de mau cheiro, já que o poço é vedado.
- Garante operação automática, sem necessidade de bombeamento manual.
Um projeto bem feito, como mostrado no corte, deve prever:
- Bomba reserva para emergências.
- Fonte de energia alternativa (gerador ou baterias) para o caso de falha elétrica.
- Acesso para manutenção através de tampa de inspeção.
- Válvula de retenção para impedir refluxo.
Segundo as diretrizes da ABNT NBR 8160:1999 – Sistemas prediais de esgoto sanitário, todo sistema que dependa de bombeamento deve garantir redundância e fácil manutenção. Embora a norma seja pensada para prédios, os conceitos se aplicam perfeitamente a abrigos subterrâneos.
Conclusão
O sistema de esgotamento por poço de recalque, como o representado no corte, é peça-chave para o conforto e a segurança de um bunker subterrâneo. Planejar sua instalação desde o início do projeto garante que, no momento de uso, o abrigo ofereça não apenas proteção, mas também condições adequadas de higiene e habitabilidade.
A escolha de uma bomba de 1HP não é por acaso: ela foi pensada para funcionar integrada a um sistema off-grid, alimentada por baterias de lítio que não emitem gases nocivos. Isso garante segurança, eficiência e autonomia no fornecimento de água, mesmo em ambientes fechados como um bunker. No próximo post, vamos falar justamente sobre as baterias ideais para um bunker e como escolher a capacidade certa para o seu projeto.
Vaso Sanitário para Bunker
Quando se fala em construir um bunker subterrâneo, a maior parte das pessoas imagina imediatamente os aspectos estruturais da obra. Escavação do terreno, reforço estrutural com concreto armado, impermeabilização das paredes, instalação de portas blindadas e sistemas de ventilação são geralmente os primeiros elementos considerados. No entanto, um bunker não é apenas uma estrutura de proteção. Ele precisa funcionar como um ambiente habitável por dias, semanas ou até períodos mais longos, dependendo do cenário para o qual foi projetado.
Dentro desse contexto, o planejamento de infraestrutura interna torna-se tão importante quanto a própria construção do abrigo. Sistemas de ventilação, armazenamento de água, geração de energia e tratamento de resíduos são elementos fundamentais para garantir que o espaço seja realmente utilizável em situações de emergência. Entre esses componentes, o sistema sanitário merece atenção especial, já que o manejo inadequado de resíduos humanos pode comprometer rapidamente a higiene e a qualidade do ambiente interno.
Em um bunker subterrâneo, especialmente em projetos voltados para autonomia e sobrevivência, o uso de vasos sanitários convencionais conectados à rede de esgoto nem sempre é uma solução viável. Como o abrigo pode estar isolado da infraestrutura urbana, ou mesmo operar em cenários em que a rede pública esteja indisponível, sistemas sanitários independentes tornam-se a alternativa mais adequada.
Uma das soluções mais utilizadas em ambientes isolados é o chamado vaso sanitário de compostagem, um equipamento projetado para funcionar sem água e sem ligação com sistemas de esgoto convencionais. Esse tipo de sistema é amplamente utilizado em barcos, motorhomes, cabines remotas, bases de pesquisa e construções sustentáveis, justamente por sua capacidade de operar de forma autônoma.

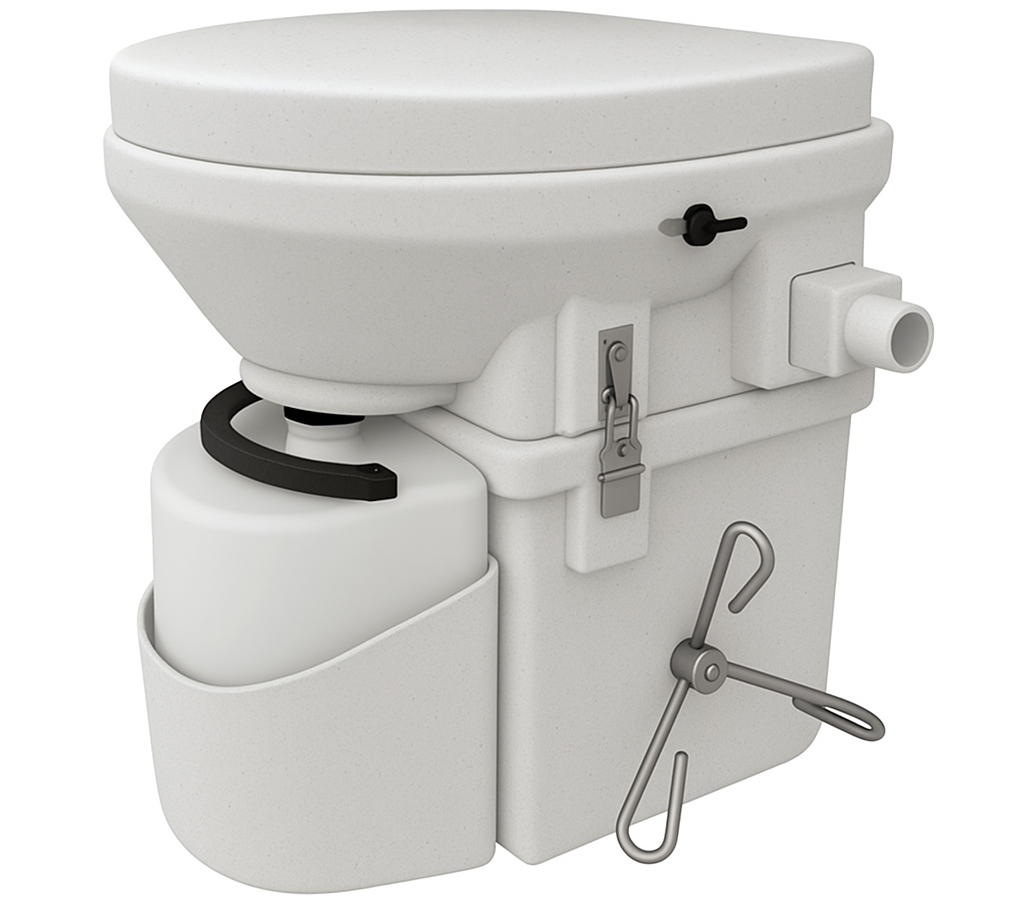

O que é um vaso sanitário de compostagem
Um vaso sanitário de compostagem é um equipamento que transforma resíduos humanos em material orgânico seco por meio de um processo natural de decomposição. Ao contrário dos vasos sanitários tradicionais, que utilizam água para transportar os resíduos até um sistema de esgoto, esse tipo de equipamento utiliza materiais orgânicos absorventes — como turfa de musgo ou fibra de coco — para iniciar um processo controlado de compostagem.
O funcionamento do sistema depende principalmente da separação entre resíduos líquidos e sólidos. Essa separação é fundamental porque a umidade excessiva é um dos principais fatores responsáveis por odores desagradáveis e pela proliferação de bactérias indesejadas. Ao manter os resíduos sólidos relativamente secos, o processo de decomposição ocorre de forma muito mais controlada e eficiente.
Dentro do compartimento destinado aos resíduos sólidos, o material orgânico misturado atua como um agente de compostagem, ajudando a absorver umidade e facilitando a ação de micro-organismos responsáveis pela decomposição natural. Com o tempo, os resíduos se transformam em um material seco e estável, que pode ser descartado de forma segura.
Esse tipo de sistema tem sido cada vez mais utilizado em projetos de habitação sustentável e infraestrutura autossuficiente, pois reduz drasticamente o consumo de água e elimina a necessidade de tubulações complexas.
Por que vasos convencionais não são ideais para bunkers
Em residências tradicionais, vasos sanitários dependem de uma série de sistemas externos para funcionar corretamente. É necessário abastecimento constante de água, rede de esgoto ativa e, muitas vezes, estações de tratamento para lidar com os resíduos.
Em um bunker subterrâneo, essas condições nem sempre estão disponíveis. Em cenários de emergência, como desastres naturais, conflitos ou colapso temporário da infraestrutura urbana, o fornecimento de água e o funcionamento do sistema de esgoto podem ser interrompidos. Dependendo da localização do bunker, pode ser impossível conectar o abrigo a redes públicas.
Além disso, sistemas hidráulicos tradicionais ocupam espaço considerável e exigem manutenção constante. Vazamentos ou falhas no sistema de esgoto dentro de um ambiente fechado podem gerar problemas sérios de higiene e contaminação.
Por essas razões, projetos de bunkers frequentemente adotam soluções sanitárias independentes, capazes de operar sem dependência de infraestrutura externa.
Sistemas de compostagem em ambientes isolados
Entre as opções disponíveis para ambientes autossuficientes, os vasos sanitários de compostagem destacam-se pela simplicidade de instalação e pela eficiência operacional. Esses equipamentos não precisam de água, não utilizam produtos químicos agressivos e podem operar por longos períodos antes de exigir manutenção.
Outra vantagem importante é o consumo mínimo de energia. Muitos modelos incluem pequenos sistemas de ventilação que funcionam com ventiladores de baixa potência, normalmente alimentados por corrente contínua de 12 volts. Esse tipo de sistema pode ser facilmente integrado a baterias ou painéis solares, algo bastante comum em projetos de bunkers que buscam autonomia energética.
A ventilação desempenha um papel importante nesses equipamentos. Ao remover a umidade do compartimento de compostagem e promover circulação constante de ar, o sistema evita o acúmulo de odores e contribui para manter o processo de decomposição em condições ideais.
Separação de líquidos e sólidos
Uma das características mais importantes em sistemas modernos de compostagem é a separação entre resíduos líquidos e sólidos. Essa divisão reduz significativamente o risco de odores e melhora a eficiência do processo de compostagem.
O compartimento de líquidos normalmente é menor e pode ser removido com facilidade para esvaziamento periódico. Já o compartimento destinado aos sólidos é maior e contém o material orgânico responsável pela absorção da umidade e pelo início do processo de decomposição.
Essa configuração permite que o equipamento seja utilizado por várias semanas antes de exigir manutenção mais completa, dependendo da quantidade de pessoas que utilizam o sistema.
Mistura e aeração do material de compostagem
Outro elemento essencial para o funcionamento eficiente de um vaso de compostagem é a mistura periódica do material orgânico presente no compartimento de resíduos sólidos. Esse processo ajuda a distribuir a umidade de forma uniforme e acelera a decomposição.
Alguns modelos utilizam um mecanismo de manivela ou alavanca que permite ao usuário girar um sistema interno de mistura. Esse movimento promove aeração do material e evita a compactação dos resíduos.
Em ambientes com espaço limitado, esse mecanismo costuma ser projetado de forma ergonômica para facilitar o uso sem exigir esforço excessivo.
Ventilação e controle de odores
Uma das preocupações mais comuns em relação a vasos de compostagem é o controle de odores. No entanto, quando o sistema é corretamente instalado e utilizado, o odor tende a ser mínimo ou praticamente inexistente.
A chave para esse desempenho está no sistema de ventilação. Pequenos ventiladores conectados a dutos de exaustão removem continuamente o ar do compartimento de compostagem, criando um fluxo constante que impede a acumulação de odores no ambiente.
Como esses ventiladores operam com baixo consumo de energia, eles podem funcionar continuamente com sistemas de energia solar ou baterias de backup, algo bastante importante em ambientes como bunkers.
Instalação em bunkers subterrâneos
A instalação de um vaso sanitário de compostagem em um bunker costuma ser relativamente simples quando comparada a sistemas hidráulicos tradicionais. Como não há necessidade de tubulação de esgoto ou conexão com rede de água, a instalação envolve basicamente a fixação do equipamento e a criação de um pequeno duto de ventilação para o exterior.
Esse duto pode ser integrado ao sistema de ventilação geral do bunker ou conduzido diretamente para a superfície, dependendo do projeto arquitetônico do abrigo.
Outro ponto importante é o posicionamento dentro do espaço. Em bunkers compactos, o banheiro costuma ser projetado como um pequeno compartimento separado, garantindo privacidade e isolamento acústico.
Capacidade de uso e manutenção
Em condições normais de utilização, sistemas de compostagem podem funcionar por várias semanas antes que seja necessário esvaziar o compartimento de sólidos. Esse intervalo depende do número de usuários e da capacidade do equipamento.
Para pequenos bunkers familiares, esse tipo de sistema costuma oferecer autonomia suficiente para períodos prolongados de permanência no abrigo.
A manutenção também tende a ser simples. Após o período de uso, o material compostado pode ser removido e descartado de forma segura. Como o processo de decomposição reduz significativamente o volume original dos resíduos, o material resultante costuma ser seco e fácil de manusear.
Autonomia e sustentabilidade em bunkers
Além de resolver um problema essencial de higiene, o uso de vasos sanitários de compostagem também está alinhado com o conceito de autossuficiência, frequentemente buscado em projetos de bunkers modernos.
A eliminação do consumo de água é uma vantagem significativa, especialmente em ambientes onde os recursos precisam ser cuidadosamente armazenados e administrados. Em um bunker, cada litro de água disponível pode ser essencial para consumo humano, preparo de alimentos e higiene básica.
Ao evitar o uso de água no sistema sanitário, os vasos de compostagem ajudam a preservar esse recurso para usos mais críticos.
