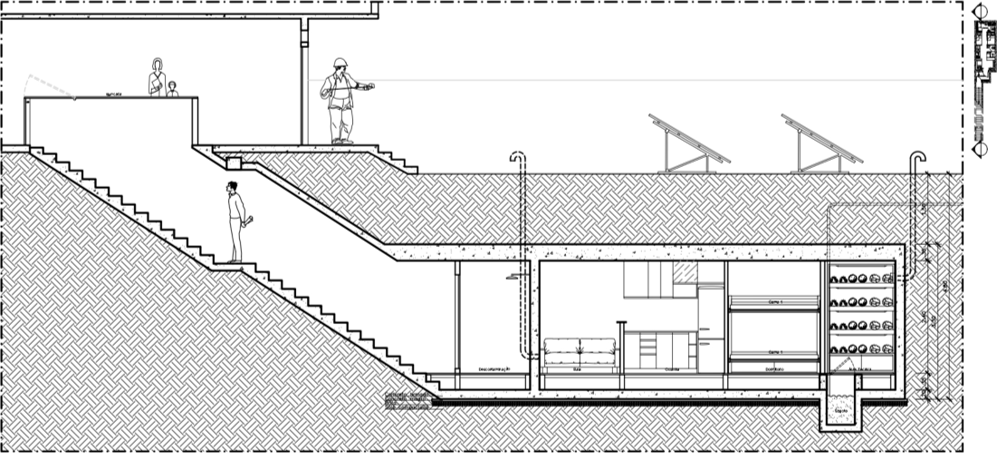

A ventilação é um dos sistemas mais críticos em um bunker subterrâneo. Sem um fluxo contínuo de ar limpo, o ambiente interno rapidamente se tornaria insalubre, comprometendo a sobrevivência de seus ocupantes. Por isso, empresas especializadas em construção de abrigos preveem no mínimo dois dutos de ventilação conectados à superfície — um dedicado à entrada de ar e outro à saída de ar.
Entrada de Ar: O Caminho do Ar Puro
A entrada de ar é responsável por trazer oxigênio novo para o interior do bunker. Antes de chegar às áreas habitadas, esse ar passa obrigatoriamente por um filtro NBC (Nuclear, Biológico e Químico), que elimina partículas radioativas, poeira fina, aerossóis contaminados, gases tóxicos e agentes biológicos.
Esse sistema garante que, mesmo em situações extremas — como ataques nucleares, acidentes industriais, incêndios urbanos ou contaminações químicas —, o ar dentro do bunker permaneça respirável e seguro.
Os filtros NBC modernos utilizam múltiplas camadas de filtragem, incluindo:
- pré-filtros para partículas maiores
- filtros HEPA (alta eficiência)
- carvão ativado para gases e vapores químicos
Em sistemas mais avançados, esses módulos são integrados a unidades de ventilação pressurizada, equipadas com manivelas manuais para operação em caso de falha elétrica. Isso garante funcionamento mesmo sem energia — um princípio essencial em projetos de sobrevivência.
Outro ponto fundamental é o uso de sensores de pressão positiva. Esses dispositivos monitoram continuamente o ambiente interno e ajudam a manter o fluxo de ar direcionado para fora, evitando infiltração de contaminantes.
Saída de Ar: A Expulsão Segura
A saída de ar tem papel igualmente essencial: eliminar o ar viciado, rico em dióxido de carbono (CO₂), odores e umidade gerada pela respiração, preparo de alimentos e atividades humanas.
Sem essa renovação, o ambiente pode sofrer não apenas com queda na qualidade do ar, mas também com problemas estruturais, como condensação e formação de mofo.
A saída é equipada com uma válvula de explosão (Blast Valve), um dispositivo de segurança projetado para fechar automaticamente diante de uma onda de choque externa. Esse mecanismo protege o sistema contra sobrepressão causada por explosões, evitando danos internos aos dutos e equipamentos.
Dependendo do tamanho e da ocupação do abrigo, é recomendável instalar múltiplas saídas de ar. Essa redundância é um princípio básico da engenharia de sistemas críticos, garantindo que o fluxo continue mesmo em caso de falha, obstrução ou dano em um dos dutos.
Características Técnicas dos Dutos
Os dutos de ventilação são geralmente fabricados em aço galvanizado ou aço inoxidável, materiais que oferecem alta resistência mecânica, durabilidade e proteção contra corrosão, especialmente em ambientes subterrâneos com alta umidade.
O diâmetro padrão utilizado por fabricantes de sistemas NBC civis gira em torno de 150 mm (15 cm), podendo chegar a 200 mm ou mais em bunkers maiores ou com maior número de ocupantes.
O dimensionamento correto leva em conta fatores como:
- número de pessoas no abrigo
- comprimento dos dutos
- perda de carga do sistema
- potência dos ventiladores
Na extremidade externa, é indispensável o uso de telas metálicas de proteção contra insetos, roedores e detritos. Em projetos mais avançados, são utilizadas cúpulas blindadas ou entradas camufladas, que também ajudam na proteção contra impacto e detecção visual.
Proteção Contra Infiltrações
Em regiões sujeitas a chuvas intensas, enchentes ou lençol freático elevado, o risco de entrada de água pelos dutos é significativo. Para evitar esse problema, recomenda-se a instalação de válvulas de retenção anti-retorno (check valves), que impedem o fluxo reverso de água e ar.

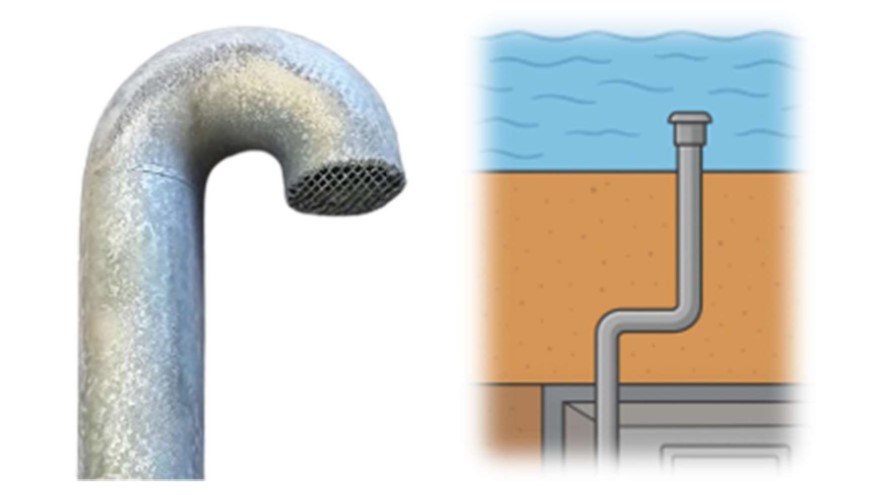

Outra solução amplamente utilizada é o desenho em “cotovelo invertido” ou “gooseneck”, que dificulta a entrada direta de água pelos dutos.
Além disso, elevar a extremidade externa dos dutos pelo menos 60 cm acima do nível do solo é uma medida simples e altamente eficaz para evitar infiltrações, acúmulo de sujeira e obstruções.
Pressurização e Segurança
Um sistema de ventilação eficiente deve manter pressão interna positiva, ou seja, o ar interno exerce uma leve pressão para fora. Esse princípio é fundamental em ambientes protegidos, pois impede que o ar contaminado do exterior entre por frestas, microfissuras ou falhas estruturais.
Em bunkers mais modernos, essa pressurização é controlada automaticamente por sensores e válvulas reguladoras. Já em sistemas mais simples ou manuais, o controle é feito por meio de ventiladores mecânicos ou manivelas acopladas aos filtros NBC.
Esse tipo de abordagem garante que, mesmo em cenários de falha elétrica total, o sistema continue operando — um requisito essencial em projetos de alta confiabilidade.
Conclusão
A eficiência de um bunker não está apenas na espessura do concreto ou na profundidade da estrutura, mas na qualidade e no dimensionamento do seu sistema de ventilação.
A combinação de entrada de ar filtrado, saída controlada, válvulas de segurança e sistemas de pressurização transforma o abrigo em um ambiente realmente habitável a longo prazo. Mais do que conforto, trata-se de manter condições mínimas para a sobrevivência humana.
O ar é invisível, mas é o recurso mais crítico dentro de um bunker. Sem ele, nenhum outro sistema importa. Por isso, projetar corretamente a ventilação não é apenas uma etapa do processo — é a base de toda a segurança do abrigo.
