Há três principais tipos de radiação emitidos pela precipitação radioativa — alfa, beta e gama — destacando suas características, perigos e formas de proteção:
• Radiação alfa (α): Composta por partículas pesadas (núcleo de hélio), tem baixo poder de penetração e não atravessa a pele. O risco é mínimo se evitado o contato direto com partículas radioativas.
• Radiação beta (β): Consiste em elétrons de alta velocidade. Penetra pouco, mas pode causar queimaduras na pele e perigos internos se for ingerida.
• Radiação gama (γ): Altamente penetrante, representa o maior risco. Exige abrigos com materiais densos (como concreto ou solo) para reduzir significativamente a exposição.
Coforme o PDF “FamilyShelterDesigns” do Gabinete de Defesa Civil dos Estados Unidos sobre Projetos de abrigos familiares:
- A proteção de um bunker depende da espessura das paredes e da cobertura de terra acima da estrutura. O concreto armado garante resistência mecânica, mas é a camada de solo que atua como principal barreira contra a radiação nuclear. Espessura de concreto: normalmente varia entre 30 cm e 1 m, dependendo do nível de proteção desejado.

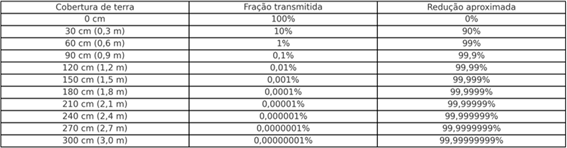

- Cobertura de terra: cada 30 cm de solo pode reduzir a radiação em até 90%. Com 1 metro de terra, a radiação pode ser reduzida a menos de 10%.

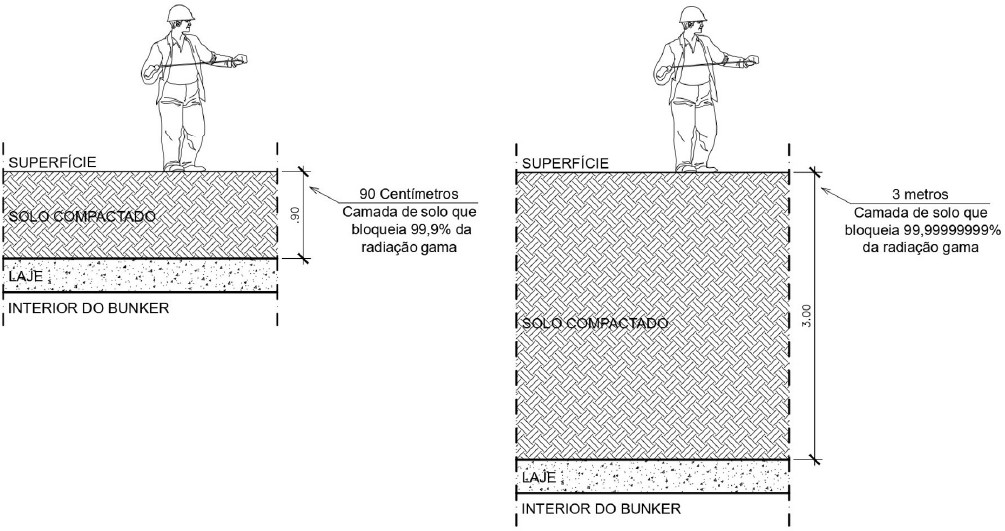

- Combinação solo + concreto: idealmente, os bunkers utilizam uma laje de concreto armado reforçada, recoberta por uma camada de 2 a 3 metros de terra compactada, garantindo proteção significativa contra radiação gama e explosões próximas.
Outros fatores importantes:
- Ventilação com filtros NBC para manter ar limpo.
- Rotas de fuga seguras, para caso de desabamento.
- Vedação hermética em portas e acessos.
- Forma arredondada ou semienterrada ajuda na dissipação da onda de choque.
Em resumo, um bunker eficiente combina estrutura de concreto armado com camadas de solo suficientes, o que garante blindagem contra radiação e resistência a impactos.
Observação: Além da proteção mecânica do solo compactado sobre o bunker, no interior do bunker terá que ter um filtro de ar NBC (Nuclear, Biológico e Químico) e uma válvula de saída de ar (Blast Valve).
Como a Radiação é Atenuada em Abrigos Subterrâneos
A proteção contra radiação em abrigos subterrâneos baseia-se em um princípio físico simples: quanto maior a densidade e a espessura do material entre a fonte de radiação e o ocupante, menor será a dose recebida.
Materiais como concreto, aço, terra compactada e até água possuem capacidade de absorver ou dispersar parte da radiação ionizante. Entre eles, o solo é particularmente eficiente, pois combina massa, densidade e disponibilidade em praticamente qualquer local de construção.
Estudos conduzidos durante a Guerra Fria por órgãos de defesa civil demonstraram que a radiação proveniente de precipitação nuclear diminui rapidamente quando há camadas adequadas de proteção entre o ambiente externo e o interior do abrigo.
Esse fenômeno é conhecido como atenuação radiológica, e é a base do dimensionamento estrutural de bunkers e abrigos nucleares.
O Conceito de “Fator de Proteção” em Abrigos
Para medir a eficiência de um abrigo contra radiação, engenheiros utilizam o conceito de Fator de Proteção (Protection Factor – PF).
Esse índice indica quantas vezes a radiação é reduzida dentro do abrigo em comparação com o ambiente externo.
Por exemplo:
- PF 10 → a radiação interna é 10 vezes menor que a externa
- PF 100 → a radiação interna é 100 vezes menor
- PF 1000 → a radiação interna é mil vezes menor
Segundo estudos da Federal Emergency Management Agency, um abrigo subterrâneo bem projetado pode atingir fatores de proteção superiores a 1000, dependendo da espessura do solo e da estrutura de concreto.
Isso significa que, mesmo em cenários de precipitação radioativa significativa, a exposição dentro do bunker pode ser reduzida a níveis muito mais seguros.
A Regra do Decaimento da Radiação (7–10)
Outro fator importante é que a radiação proveniente de precipitação nuclear diminui naturalmente com o tempo. Uma regra amplamente utilizada em estudos de proteção radiológica é conhecida como Regra do 7–10.
Ela estabelece que:
- Após 7 horas, a radiação cai para cerca de 1/10 do nível inicial
- Após 49 horas (7×7), cai para aproximadamente 1/100
- Após 14 dias, a radiação geralmente se reduz a níveis muito menores
Esse fenômeno ocorre porque muitos dos radionuclídeos presentes na precipitação possuem meia-vida curta e perdem atividade rapidamente. Por esse motivo, abrigos são projetados para permitir permanência segura durante os primeiros dias ou semanas após um evento de contaminação.
Importância da Ventilação em Abrigos Nucleares
Além da proteção estrutural, um bunker precisa garantir circulação de ar adequada para manter condições habitáveis.
Sistemas de ventilação utilizados em abrigos geralmente incluem filtros especializados capazes de remover partículas contaminantes presentes no ar externo.
Entre os sistemas mais utilizados estão os filtros NBC, sigla para Nuclear, Biológico e Químico.
Esses filtros são projetados para capturar:
- partículas radioativas presentes na poeira contaminada
- agentes biológicos transportados pelo ar
- vapores químicos potencialmente perigosos
Em muitos projetos, o sistema de ventilação também inclui válvulas de sobrepressão, conhecidas como blast valves, que impedem a entrada de ondas de choque ou pressão excessiva provenientes de explosões externas.
Projeto Estrutural e Distribuição Interna do Abrigo
Além da blindagem contra radiação, o projeto de um bunker deve considerar aspectos estruturais e funcionais que garantam segurança e habitabilidade.
Entre os elementos mais importantes estão:
- Portas herméticas reforçadas, capazes de manter o isolamento do ambiente interno
- Rotas de acesso seguras, evitando bloqueio completo em caso de colapso parcial
- Sistemas independentes de energia, como baterias ou geradores
- Reservatórios de água potável e sistemas de filtragem
A organização interna do espaço também é fundamental. Abrigos eficientes costumam separar áreas técnicas (ventilação, energia e armazenamento) das áreas de permanência humana.
Essa divisão melhora a segurança operacional e facilita a manutenção dos sistemas.
Abrigos Subterrâneos na Arquitetura Contemporânea
Embora o conceito de bunker esteja frequentemente associado a cenários militares ou de emergência, a arquitetura subterrânea vem sendo estudada por diversos centros de pesquisa e universidades.
Projetos contemporâneos exploram construções subterrâneas para melhorar eficiência térmica, reduzir impacto ambiental e aumentar a proteção contra eventos extremos.
Instituições como o Massachusetts Institute of Technology e o Lawrence Livermore National Laboratory publicaram estudos sobre estruturas resistentes a explosões e proteção contra radiação, contribuindo para o desenvolvimento de técnicas modernas de construção subterrânea.
Essas pesquisas mostram que, quando corretamente projetados, abrigos subterrâneos podem oferecer níveis muito elevados de proteção física e ambiental.
Conclusão
A eficiência de um bunker contra radiação depende da combinação de diversos fatores estruturais e técnicos.
Camadas adequadas de solo compactado, estruturas em concreto armado e sistemas de ventilação filtrada trabalham em conjunto para reduzir significativamente os riscos associados à precipitação radioativa.
Além da blindagem física, o planejamento do abrigo deve considerar ventilação, acesso seguro, autonomia energética e armazenamento de recursos essenciais.
Quando esses elementos são integrados de forma correta, o bunker deixa de ser apenas uma estrutura de proteção emergencial e passa a funcionar como um ambiente seguro e autossuficiente em situações de crise.
